HHR5030ZXX6CA車廂可卸式垃圾車采用重慶長安汽車股份有限公司生產的長安牌SC1031XND64A國Ⅵ二類底盤改製，加裝液壓係統、電器係統、副車架等改裝而成。
長安牌SC1031XND64A底盤是一款國家安全碰撞試驗的貨車底盤，車頭前凸，安全性更高。運用吸能緩衝設計，提高了車體防護安全性。專用大梁板材，配合整體式大梁工藝，打造高承載精品大梁。新式座椅，四輻方向盤，舒適享受。時尚的旋鈕式暖風操縱，帶來不一樣的感受。駕駛室自帶MP3接口的收放機，使用更方便。新款儀表板，有緩解視覺疲勞的效果。
HHR5030ZXX6CA車廂可卸式垃圾車抗腐能力強，具有相對運動以及外露的各零件均采用鍍鋅等防鏽處理。該車采用液壓傾翻卸料和裝卸垃圾箱體的方式進行垃圾的卸料和收集作業，結構簡單，卸料快速，幹淨。液壓係統采用國內外知名企業液壓元件，操作輕便，可靠。采用一車多箱體的方式，使收運垃圾效率更高，更方便。
HHR5060ZXX6CA車廂可卸式垃圾車，適用於各小城市以及鄉鎮，大城市的小巷道的垃圾收運工作。
00001——外形尺寸（mm）：長×寬×高（空載）＝4350×1580×1945；
00002——垃圾箱容積≥2.2m3，傾翻角度≥50°；
00003——起鉤能力≥1噸；
00004——重慶長安SC1031XND64A底盤，DK15C國Ⅵ排放標準汽油發動機，最高行駛速度≥100Km/h；
00005——駕駛內設電器操作盒，可拿出駕駛室操作，也可在駕駛室內操作，更方便、快捷；
00006——駕駛室配備冷暖空調，MP3接口的收放機，增加作業人員的舒適性；
00007——采用液壓驅動傾翻方式卸料，結構簡單，卸料快速，幹淨；
00008——電動切換拉/卸廂和卸料作業，可方便的切換作業工況；
00009——整車配備專用取力器，該裝置通過軟軸控製取力器離合，使得液壓動力單元更可靠；
00010——有標配垃圾箱和選配垃圾箱供用戶選用。用戶可根據喜好選擇箱體外形。
1 整車性能與結構參數
表1 整車性能與結構參數表
|
項 目 |
單 位 |
HHR5030ZXX6CA |
||
|
作業 性能 |
卸料作業時間 |
S |
≤60 |
|
|
卸料角 |
(°) |
≥50 |
||
|
行駛 性能 |
最高車速（滿載） |
km/h |
100 |
|
|
最大爬坡度 |
% |
33 |
||
|
製動距離（滿載30km/） |
m |
10 |
||
|
質量參數 |
整備質量 |
kg |
1325 |
|
|
最大總質量 |
kg |
2840 |
||
|
起鉤能力 |
Kg |
≥1000 |
||
|
結 構 尺 寸 |
外形尺寸 (長×寬×高)（不含垃圾箱） |
mm |
4350×1580×1945 |
|
|
軸距 |
mm |
2700 |
||
|
輪距 |
前輪 |
mm |
1372 |
|
|
後輪 |
mm |
1300 |
||
|
接近角 |
(°) |
40 |
||
|
離去角 |
(°) |
20 |
||
|
最小離地間隙 |
mm |
165 |
||
2 主要部件型式與參數
表2 主要部件型式與參數表
|
項 目 |
參 數 |
||
|
汽 車 底 盤 |
底盤型號、類別、生產企業 |
重慶長安SC1031XND64A/重慶長安汽車股份有限公司 |
|
|
發動機型號、生產企業 |
DK15C國Ⅵ/重慶渝安淮海動力有限公司 |
||
|
發動機額定功率 |
82kw |
||
|
變速箱型號 |
MW5G15-KY |
||
|
變速箱速比 |
3.992,2.172,1.434,1.000,0.856,R4.452 |
||
|
輪胎 |
前輪 |
175R14LT 8PR |
|
|
後輪 |
175R14LT 8PR |
||
|
燃油種類 |
汽油 |
||
|
液 壓 係 統 |
型式 |
開式、電液控製集中操縱 |
|
|
主要元件 |
液壓缸、電磁閥、集成塊等 |
||
|
溢流壓力 |
14Mpa |
||
|
電 氣 係 統 |
控製方式 |
手動控製 |
|
|
底盤車係統電壓 |
12VDC |
||
|
工作裝置係統電壓 |
12VDC |
||
3 產品選裝配置

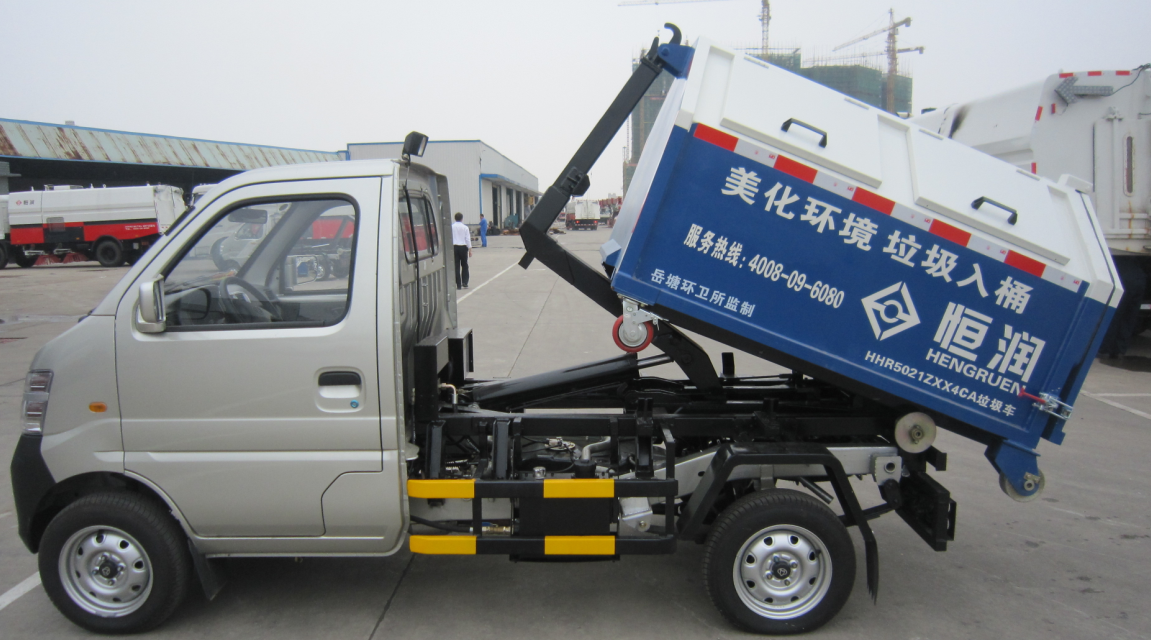

圖一 標配垃圾箱

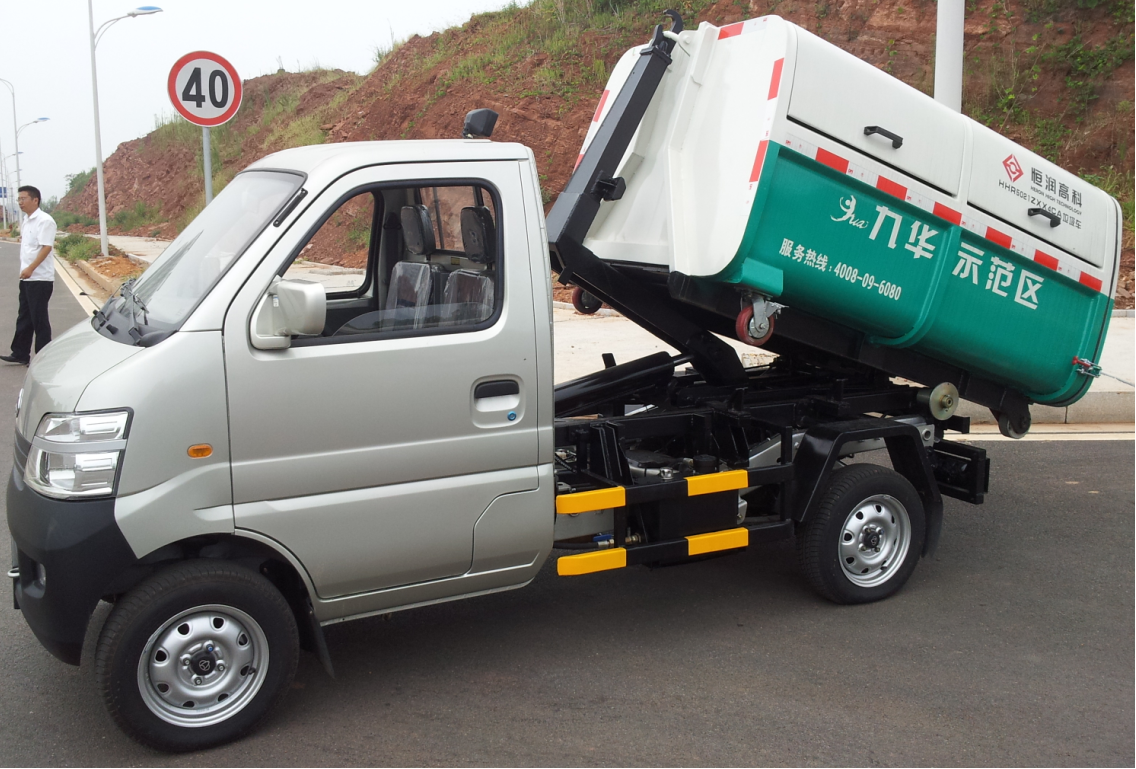

圖二 選配垃圾箱
