    HHR5180ZYS6DF壓縮式垃圾車

    產品詳情


    HHR5180ZYS6DF壓縮式垃圾車采用東風汽車股份有限公DFH1180EX8國Ⅵ二類底盤改製,加裝垃圾箱、推鏟、填裝器、翻筒(鬥)機構、液壓係統、電控係統等改裝而成。

    HHR5180ZYS6DF壓縮式垃圾車,廣泛用於環衛、市政、廠礦企業、物業小區的垃圾收集及轉運。專用裝置由垃圾箱、推鏟、填裝器、翻筒(鬥)機構組成,結構牢固可靠。控製上綜合電、氣、液的優點,聯合控製。在裝卸、運輸過程中有效地避免二次汙染。整車具有壓縮比高、裝載量大、密封性好、操作方便、安全可靠、外形美觀等優點。

    00001——符合國Ⅴ排放標準。

    00002——垃圾廂體采用圓弧無筋條造型,整車簡潔美觀。

    00003——推鏟由鋼管骨架和折麵板構成,結構輕巧,卸料幹淨徹底。

    00004——填裝器主要由填裝器殼體、滑板、刮板等構件組成,各構件采用受力良好的梁板或箱型結構,牢固可靠。

    00005——垃圾箱與填裝器接合麵裝有特製的橡膠密封條,並采用鎖緊裝置壓縮密封,密封性好,杜絕了二次汙染。

    00006——油門控製通過電子油門控製器實現全自動控製,保證垃圾車在其各作業狀態下,發動機能自動選擇加速和怠速狀態,避免了功率損耗和係統發熱,耗油降低,經濟性好。

    00007——采用進口PLC(可編程序控製器)集成控製,並采用邏輯回路保證各操作指令按順序執行,降低了故障發生率,避免了誤操作造成的事故,提高了可靠性。

    00008——設置了緊急製動按鈕,可使垃圾壓填作業裝置在任何狀態或任何位置停止,保障作業人員和設備的安全。

    00009——具備手動、電動兩套操縱方式,作業控製盒分別安裝在駕駛室內和車尾,使用操作十分方便。

    00010——根據不同用戶需求,選裝不同的翻筒(鬥)機構。


    1 整車性能與結構參數

    表1 整車性能與結構參數表

    項  目

    單 位

    HHR5180ZYS6DF

    垃圾廂容積

    m3

    13

    填裝廂容積

    m3

    2

    裝填壓縮循環時間

    s

    ≤30

    卸料時間

    s

    ≤30

    最大壓縮破碎力

    KN

    120

    最大汙水儲存容積

    m3

    1.85

    生活垃圾壓縮密度

    kg/m3

    600-700

    滿載坡道作業穩定性

    %

    12

    最高車速(滿載)

    km/h

    89

    最大爬坡度

    %

    30

    製動距離(滿載30km/h)

    m

    10

    最小轉彎直徑

    m

    17

    質量

    參數

    額定載質量

    kg

    6605,6875

    最大總質量

    kg

    18000

    外形尺寸  (長×寬×高)

    mm

    8770,9115×2480×3120

    軸距

    mm

    4500

    輪距

    前輪

    mm

    1876

    後輪

    mm

    1860

    接近角

    °

    20

    離去角

    °

    15

    最小離地間隙

    mm

    ≥248

    2 主要部件型式與參數

    表2 主要部件型式與參數表

    項    目

    參      數

    底盤型號、生產企業

    東風 DFH1180EX8

    發動機型號、生產企業

    東風康明斯:B6.2NS6B210,D4.5NS6B190,B6.2NS6B230,B6.7NS6B230(國Ⅵ)

    東風商用車:DDi50E190-60(國Ⅵ)

    發動機額定功率

    東風康明斯:154kw;140kw;169kw;169kw;東風商用車:147 kw

    變速箱型號

    DF6S900

    變速箱速比

    7.967/4.589/2.664/1.579/1.00/0.875/7.105®

    輪胎規格

    275/80R22.5 18PR,10.00R20 18PR;

    燃油種類

    柴油

    型式

    開式、電液控製集中操縱

    主要元件

    齒輪泵、液壓缸、電磁閥、集成塊等

    溢流壓力

    16Mpa

    液壓油容量

    150L

    電氣

    係統

    控製方式

    進口PLC控製+手動控製、聲光報警、機電液互鎖等

    電源型式

    直流24V、負極搭鐵,底盤電路係統與工作裝置電路係統共用電源。


    3 產品選裝配置

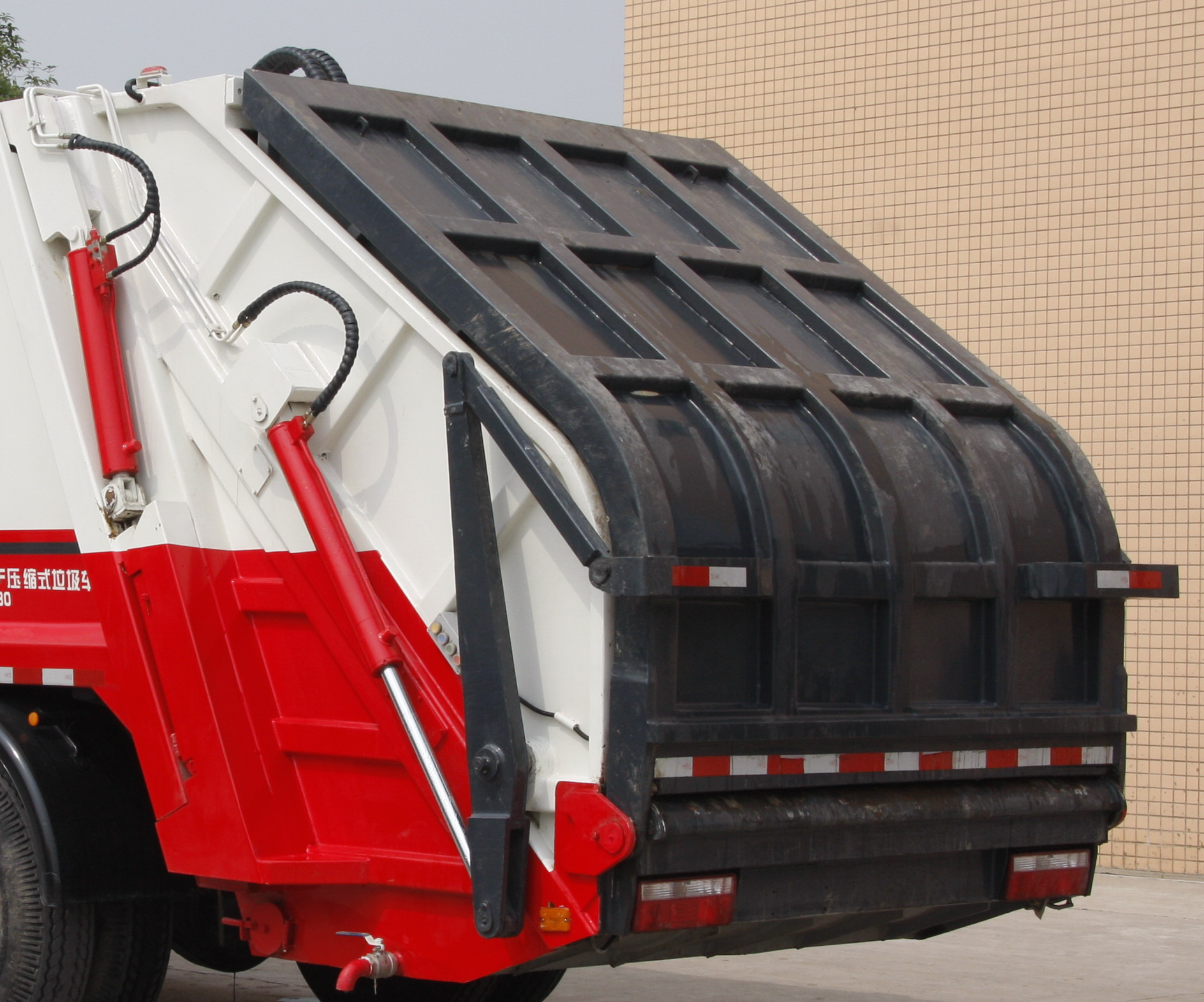

    自帶遮蓋式

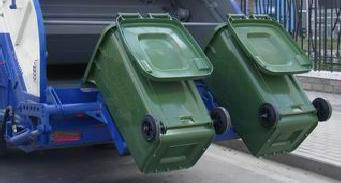

    塑料垃圾桶式

    標準垃圾鐵桶式

    小鐵鬥式

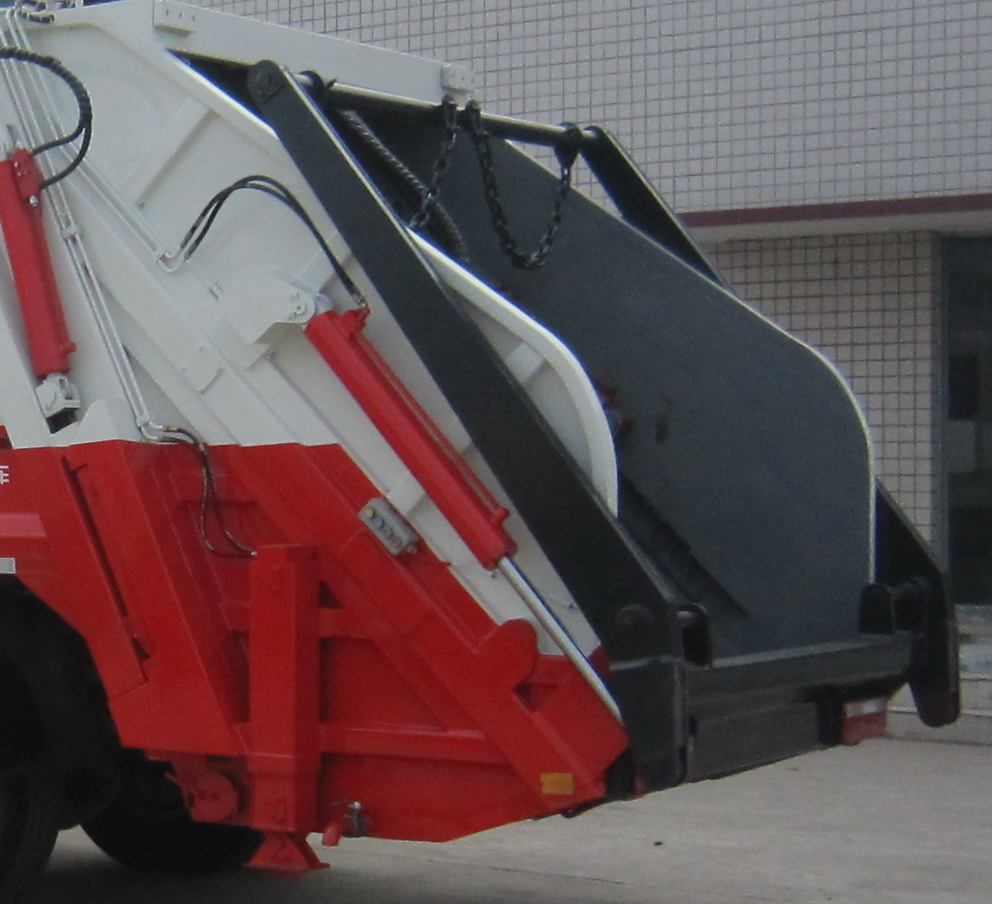

    大垃圾鬥式
